卡尺的应用
每次测量前,需要根据被测零件的特殊特性选择测量工具,比如,长、宽、高、深、外径、段差等可选用卡尺、高度尺、千分尺、深度尺;轴类直径可选用千分尺、卡尺;孔、槽类可选用塞规、块规、塞尺;测量零件的直角度选用直角尺;测量R值选用R规;测量配合公差小,精度要求高或要求计算形位公差时可选用三次元、二次元;测量钢材硬度选用硬度计。
1、卡尺的应用

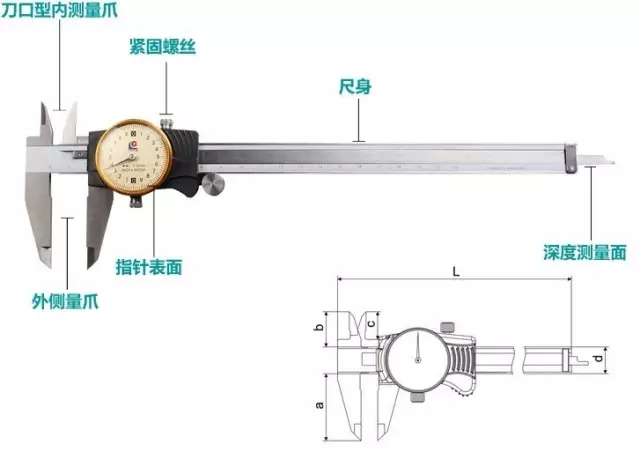

卡尺可测量物体的内径、外径、长度、宽度、厚度、段差、高度、深度;卡尺是最常用、使用最方便的量具,在加工现场使用频率最高的量具。

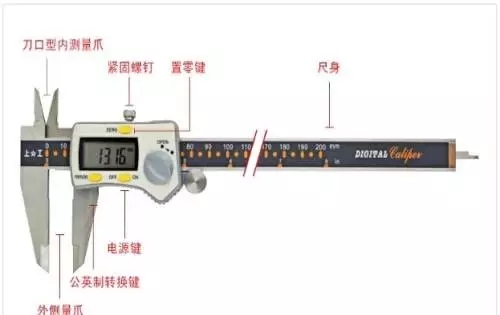

数显卡尺:分辩力0.01mm,用于配合公差小(精度高)的尺寸测量。
数显卡尺:分辩力0.02mm,用于常规尺寸测量 。

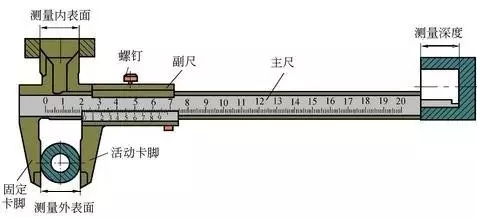

游标卡尺:分辩力0.02mm,用于粗加工测量 。
卡尺使用前需先用干净的白纸将灰尘与脏污去除(用卡尺外测定面卡住白纸然后自然拉出,重复2-3次即可)
使用卡尺测量时,卡尺的测量面应尽量与被测物体的测量面平行或垂直;
使用深度测量时,如被测物体有R角时,需避开R角但紧靠R角,深度尺与被测高度尽量保持垂直;
卡尺测量圆柱时,需转动且分段测量取最大值;
因卡尺使用的频率高,保养工作需要做到最好,每天使用完后需擦拭干净后放入盒内,使用前需用量块检验卡尺的精度。
