该系列卡规结构紧凑,采用坚固的铝合金框架,并带有隔热手柄,可防止手 持时发生热变形。
该卡规用于测量外径,精度为0.0001"。
待测工件的尺寸变化将通过线性无摩擦机械传动装置传递给表盘式千分表。
该传动装置完全密闭,可防止侧向推力、外部异物和冷却液的影响。
靠近肩 部的平型测量头可简化测量,上端灵敏的测头可反向移动,以防止在被测工 件上生成球面。
卡规还配有可调节的后挡块,可简化待测工件的定心。
测头和后挡块直径为5/16",材质为硬质工具钢,均经过精密研磨和抛光。
测头可分别进行调整,最大调节行程为2",可通过拧紧平行锁定夹钳将测头锁 紧,以保持测量平面平行。
两个测头均有键连接,以保持测量面的法线方向 不受调节影响。
由于表盘盘面上有2行不同的刻度示数,分别从0位向不同方向,其中负数用 红色表示,正数用黑色表示,因此从千分表上可以直接读出正负偏差。
千分 表可以360º转动并可在任意位置锁紧以便于读取示数,配备的微调螺丝可用 于指针调零。
配有防护装置,可在量规被放下时保护表盘式千分表。
可选配支架,将量规转变为台式比较仪使用。

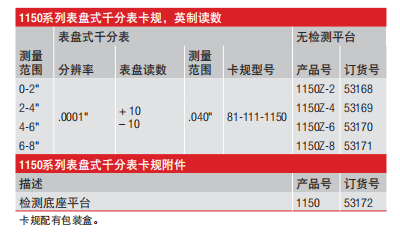

除了下表所列的千分表,其他 系列的千分表也可用于1150系列卡规。
也可采用717微分头和测头替代千分 表。
测头接触面材质为硬质合金,可根据要求订做特定形状和尺寸的测头及 后挡块、不同的测量力控制器、盘式及其他特殊形状的标准规以及更大的测 量范围。
