456系列齿轮游标卡尺可利用齿顶到弦的距离以0.001"或0.02mm的分 辨率来精确测量节线处的齿轮齿厚（齿弦厚度）。同样，它也可以 测量滚刀、轮廓和螺纹工具等。 在通过可调节舌形滑块设定齿顶后，用另一个可调的量爪可测量节线 处的齿轮齿厚。所有这些都可通过带刻度尺身上的螺钉单独调节。

使用说明

a. 参考工具附带图纸，确定要测量的齿轮齿 数，然后找到修正后的齿顶（s"）。该数 值对应的是径节（英制测量），因此需将 其除以直径方向上的节距数。该数值也可 用于1mm模数的公制测量，因此需将其乘 以需要的模数。这样就可以得到该特定齿 数所对应的修正齿顶。 b. 接下来，测量齿轮的实际外径，然后将上 一步得到的修正齿顶（s"）加上或者减去 齿轮理论外径与实际测得外径之间差值的 一半。

c. 在卡尺的可调节舌形滑块上设定新计算出 的齿顶数值。

d. 现在，通过齿顶滑块利用水平游标量爪测 量齿轮的齿弦厚度，与图纸中的“t”列数 值进行比较。

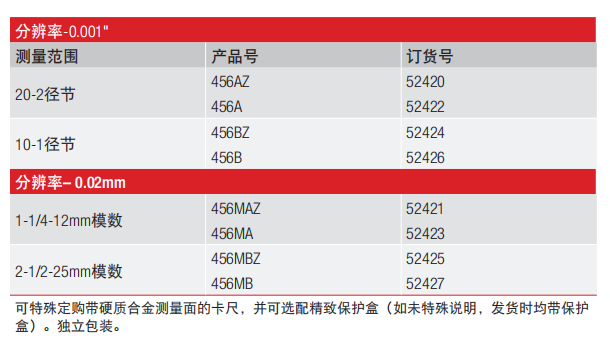

e. 所有的英制卡尺分辨率均为0.001"。但 是，456A系列的刻度增量为0.020"，456B 系列的刻度增量为0.025"。456MA和456MB 系列的分辨率为0.02mm，刻度增量为 0.5mm。
