描述
• 新尺寸基准形状测量站
• 从高精度测轴到满意的测量结 果通常是一个漫长的过程,而 MFU 200 已完全控制了这个过 程。仅 MFU 200 具有集成的参 考元素,可对几何偏差进行实 时空间补偿,以高精度 3D 坐标 的方式记录所有轮廓
• 几十年来,MarForm 测量机器的 精度和稳定性一直受到普遍认 可。新款 MFU 200 的开发目的 是以合理的成本在生产区域附 近提供一升测量体积来测量产 品的形位特性 ,它将我们多年 的经验融于一体
• MFU 200 是精密基准形状测量中 心。它以极低的测量不确定性 提高了生产过程中的公差范 围,从而降低了生产成本 形状测量中心包含以下组件:
• 圆形圆度测量轴 (C)
• 电动调心调平工作台 (X, Y, A, B)
• 圆度测量轴圆形(C- 高速,高 达 200 U/min)
• 垂直直线度测量轴 (Z)
• 水平直线度测量轴 (X)
• 切线多功能轴 (Y)
• 电动长度测头 T7W
• MarWin 形位特性评估软件
• 控制和评估的持续分离使 MFU 200 面向未来且可扩展。 新的语言版本可以像特殊评估 和新标准一样有效地实施。 MFU 200 也已准备好使用光学 传感器技术 MarForm IPS,因 此还可以高精度测量 μm 级表 面结构
• 简而言之:MFU 200 是面向检 测室和生产领域的创新式形状 测量仪

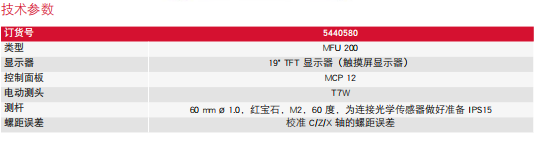

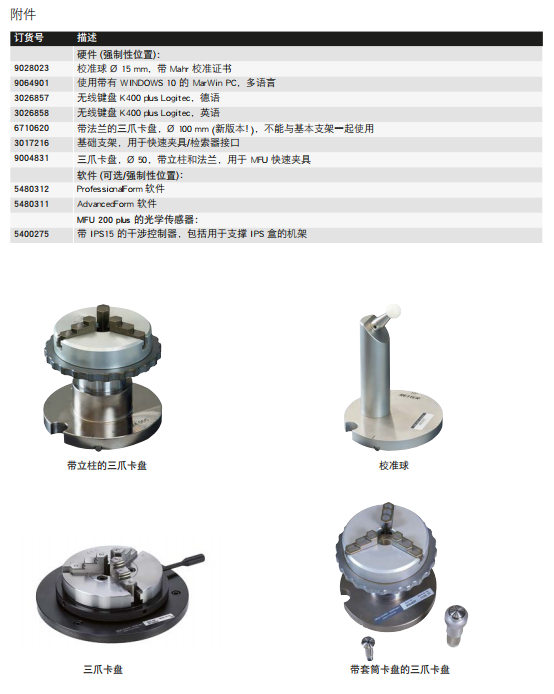

应用
• 检查产品零件的形状和位置特性
• 圆度、同心度/同轴度、圆柱度、同心度、轴向跳动、轴向跳动、总跳 动、直线度、平行度、垂直度、倾斜角度、平面度、锥度、直径、锥 度、傅里叶分析(波纹度分析)、线轮廓、面积轮廓、凸轮形状
• 将所有轮廓记录为高精度 3D 坐标
• 并使用几何偏差的实时空间补偿
• 扫描表面,粗糙度评估
• 扫描和评估轮廓与形状
