描述
Mahr 作为凸轮轴和直/斜齿圆柱 齿轮的应用专家,推出新MarShaft SCOPE 600 plus3D 测量站提 供了全新的测量技术:光学和接 触式传感器的结合首次实现了 3D 功能,从而可在一次设置中 完成全部工件检测。为此,Mahr 升级了已经取得成功的MarShaft SCOPE 750 plus 测量站。 此产品升级了全新的2D 测头系 统、电动尾座和线性轴校准。矩 阵相机只需几秒即可以光学方式 测量直径、长度、半径、形状、 位置特征、凸轮角度和凸轮节距 等特征。选配的2D 测头可以完 成光学测量无法实现的特征:凹形凸轮轮廓、圆柱齿轮上的所有 标准齿轮参数、轴向跳动、轴 向上的参考元素,例如轴向槽。 接触式和光学系统是在一个坐标 系中校准的。测量站使用MarWin 软件平台提供全面的3D 功能。

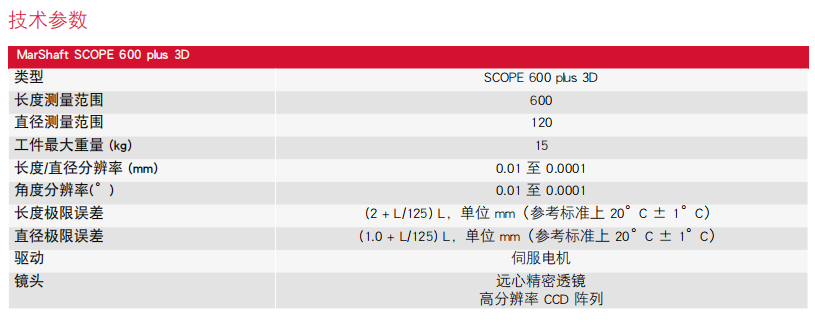

性能特征一览:
• 凸轮轴的全套测量,包括凸轮角 度和所有标准凸轮轮廓
• 圆柱齿轮上齿轮的测量
• 轮廓元素测量
• 无需使用驱动销
• 直接可测量基准(例如2个平面 或导向键槽)
• 导向键槽的测量
• 盲孔的测量
• 全新的2D测头具有100%的3D 功能
• 附加的Y测量轴
• 线性轴专用校准(Z-X-Y)
• MarShaft Professional 专业版软件

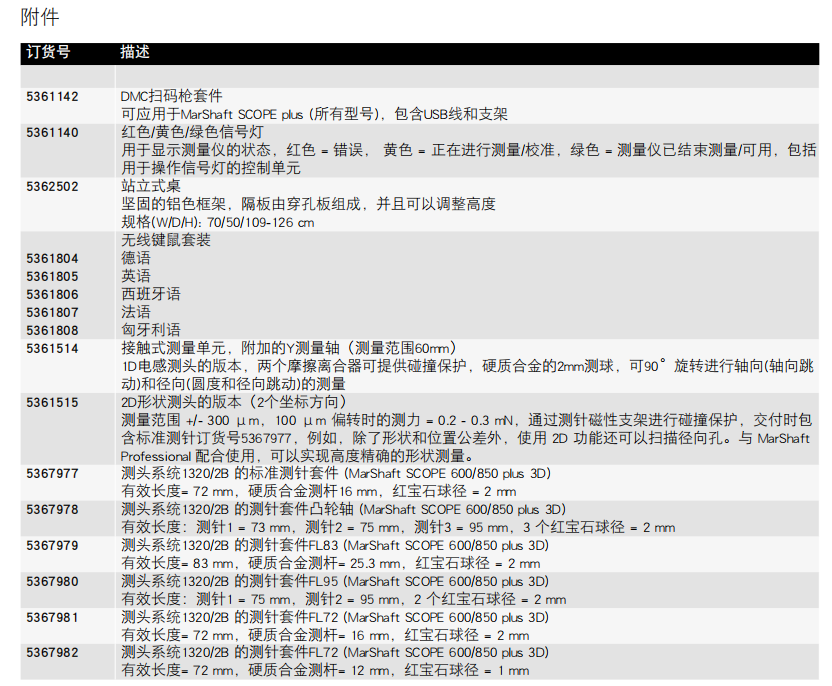

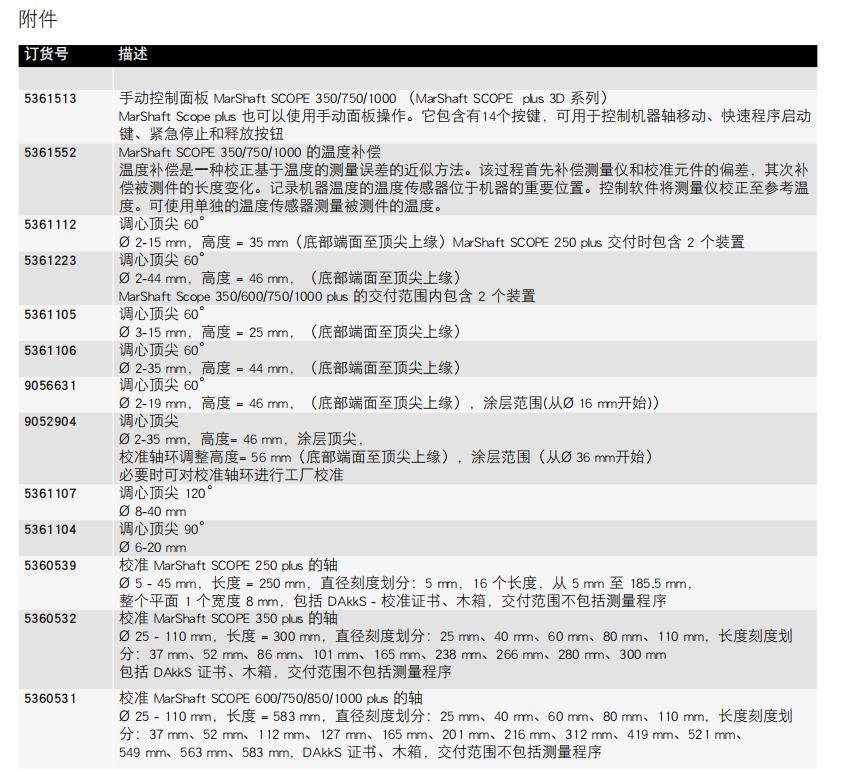

• 手动控制面板 选项:
• 条码扫码枪
• 信号灯(红,黄,绿)
• 涂层顶尖(无需带动器)
• 防振系统
• 温度补偿
• 螺纹测量
• 涡轮增压器轴测量
应用: • 凸轮轴的完整测量 • 齿轮轴的完整测量 典型零件: • 凸轮轴 • 齿轮轴 • 偏心轴 • 带键槽或盲孔的轴
