特征
• 3 轴 CNC 控制
• 通过操纵杆控制轴移动和速度 调节
• 集成彩色相机
• 电动变焦镜头 (0.7x -4.5x),自动 聚焦 • LED 环形灯:1 个环和 4 个段, 可独立切换和调暗 • LED 透射灯:可调暗 • 激光指针定位 • 花岗石实体底座 • 稳固的钢制 XY 载物台,精密 安装
• 采用光学增量测量系统,提供优 异的精度和可靠性 • 带触摸屏计算机的操作和显示单 元 M3 软件 • 23 英寸触摸屏,带键盘和鼠标
• 该操作系统为 Windows 10 Pro, 所以可安装更多软件 • 通过多点触摸或使用鼠标/键盘 操作 • M3 软件版本 3 • 大型视频图像 • 参考/实际评估公差

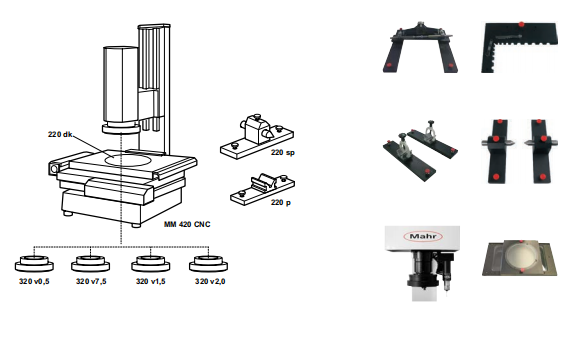

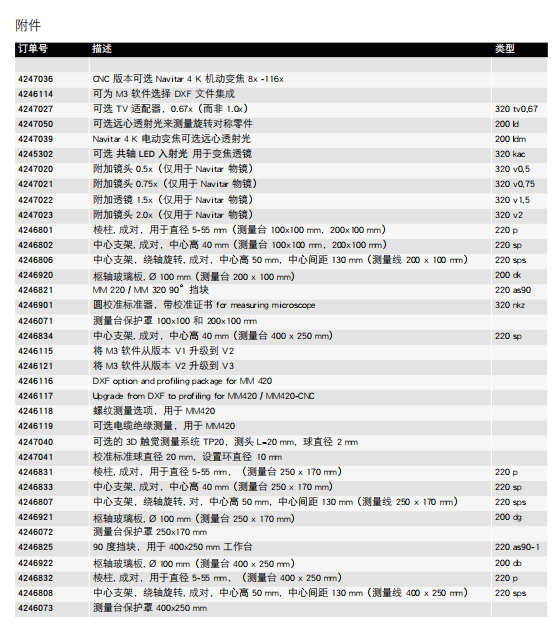

• 带公司标志的输出记录 • 图形显示带尺寸标示 • 自动检测边缘,即使是低对比度 零件也如此 • 拼接 • 统计 • 串行零件堆积 • 可选硬件组件 • 远心透射光 • 共轴入射光 • 使用辅助镜头 0.5x / 2x(更高的 放大率) • 触觉测量系统 Renishaw TP20 • 微距变焦 Navitar 4 K 电动变焦 8x-116x 带 5MB 相机 • 0.67x TV 适配器,可获得更大的 视野 • 软件选项 • 导入 DXF 数据 • DXF 和分析包 • 螺纹测量模块 • 线缆绝缘模块 • M3 版本 V1 和 V2 升级 • QDAS 转换程序
• 包装内容: : 触摸屏计算机 M3 软 件, 标准停止杆 220 as, 说明书, Mahr 校准证书
应用: • 通过自动检测边缘来测量或确定几何元素(点、直线、圆、距 离、交点等),如在冲压和弯曲的组件、塑料组件和电路板上。
