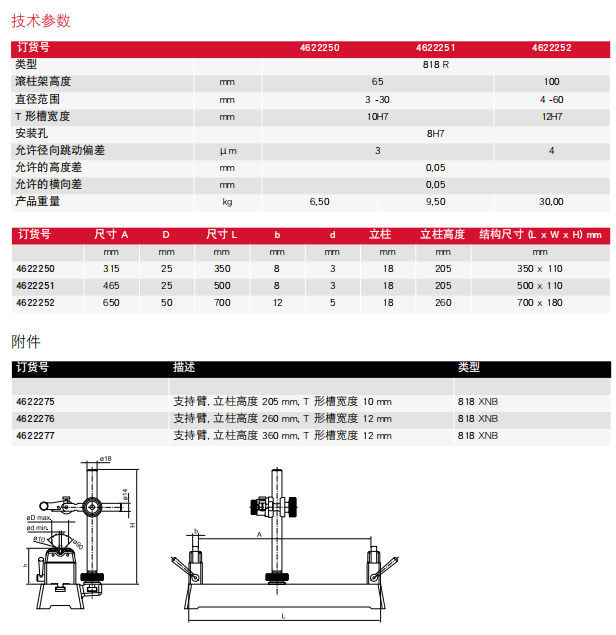

特性
中心工作台,带辊支架单元构 成:
• 测量
• 平面的平面度符合 DIN 876/1 标准
• 两个 T 形插槽供尾座和/或支持 臂使用
• 支持臂 818 XNB
• 支持臂配有一个节点
• 带精调
• 辊支架
• 两个辊支架均可重新定位(滑动 定位)
• 包装内容: 测量台, 测量臂 818 XNB, 平衡支架, 不包括指示器
应用:
• 快速且简单地以较低摩擦的对安装的辊进行径向跳动测试
• 适合流畅运行且无缝旋转的工件,特别是无中心孔的重型零件
• 在此测试过程中,参考轴由实际轴承点(例如传动轴)的圆柱度(圆周表面)形成。 径向跳动测量结果中会根据表面角度包含圆柱表面可能出现的圆度偏差。
• 因此该测量比通过顶尖固定的测量更有效。
