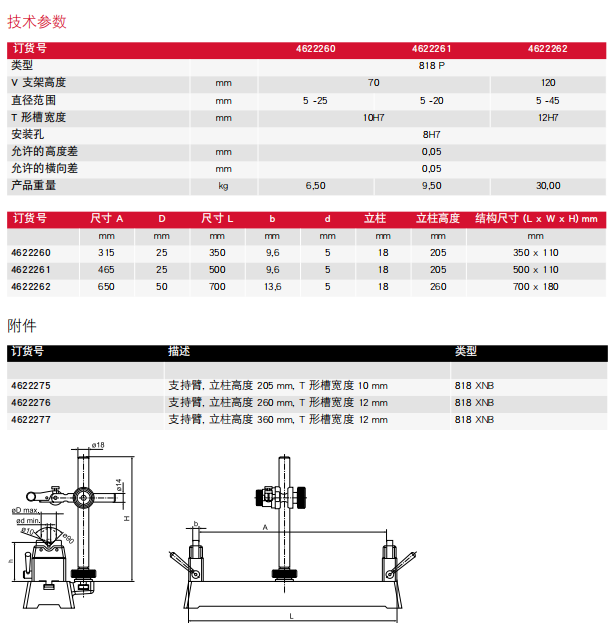

特性
中心工作台带 V 形支架单元构 成:
• 测量台
• 平面的平面度符合 DIN 876/1 标准
• 两个 T 形插槽供尾座和/或支持 臂使用
• 支持臂 818 XNB
• 支持臂配有一个节点
• 带精调
• V 支架
• 两个 V 形支架均可重新定位 (滑动定位)
• 包装内容:测量台, 测量臂 818 XNB, V 支架, 不包括指示器
应用:
• 快速且简单地通过 V 形块进行径向跳动测试
• 适合无中心孔的零件
• 在此测试过程中,参考轴由实际轴承点(例如传动轴)的圆柱度(圆周表面)形成。 径向跳动测量结果中会根据 V 角包含圆柱表面可能出现的圆度偏差。
• 因此该测量比顶尖固定的测量更有效。
