AVR CNC数控自动影像测量系统非常适合用于重复性测量和与CAD文 件的自动对比。可配备专用6.5:1变焦镜头或快换卡口镜头镜架。快 换卡口镜头镜架能安装各种远心镜头，以实现微米级分辨率和光学 变形低至0.001%的精密视场（FOV）测量。AVR CNC数控自动影像测 量系统适合测量最大尺寸为2.00" x 1.50"的小型零件，或较大零件的 部分特征，并可通过工作台运动进行无缝集成，用于测量最大长度 为8"（AVR200）或12"（AVR300）的零件。 AVR系列测量系统的硬件包括用于实现最大稳定性的大理石基座、 用于实现工作台平滑精密运动的循环滚珠直线导轨，以及用于实现 高工作效率的全CNC数控系统。AVR系列测量系统围绕一台21"一体式 触摸屏计算机建立，该计算机可在Windows® 7操作系统下运行MetLogix  M3-CNC软件。M3软件可实现3轴测量和2D几何形状（点、线、 三角形、矩形）构造。

特点

• AVR200型X-Y 行程：8" x 4" (200 x 100 mm)

• AVR300型X-Y 行程：12" x 8" (300 x 200 mm)

• Z轴行程：使用2.0x辅助镜头时为8 "  (200 mm)

• 全CNC数控X-Y-Z轴定位，或使用带有操 作杆和追踪球的控制器进行手动定位

• 可联网的Windows® 7专业版操作系统

• MetLogix M3 CNC测量软件 • 影像边缘检测（VED）

• 集成工作台运动的视场（FOV）测量

• X、Y和Z轴的Renishaw光栅尺精度为 0.00002"（0.5 µm）

• 精度：X轴和Y轴精度为2.5µm + 5L/1000， Z轴精度为2.5µm + 5L/1000

• 彩色数码摄像头

• LED平行底光照明

• LED环形光表面照明

• 大理石基座

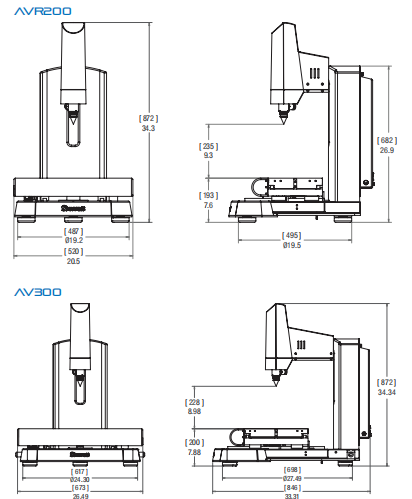

• AVR200 H x W x D: 34" x 20.5" x 27" (863 x 520  x 685mm) • AVR300 H x W x D: 34" x 29.2"x 35" (865 x 740  x 890mm)

选项

• 6.5:1或12:1专用变焦镜头

• 用于远心镜头的快换卡口镜架

• 可卡口安装的0.30x、0.50x、0.80x、 1.0x、2.0x和4.0x远心镜头

• 用于变焦镜头的0.5x、1.5x和2.0x辅助 镜头

• 用于变焦镜头的LED四象限表面照明

• 用于CAD图纸自动对比的DXF/FOV功能包

• 模块化系统工作台

• 校验标准件
