AV系列自动影像（或基于视频的）测量系统采用高分辨率变焦摄像 头，能够进行精确的3轴（X-Y-Z）测量。该系统可预先编程（CNC） 进行重复零件检测，或通过操作杆和追踪球进行单个零件测量。 采用高度稳定的机械结构以及精密的直线轴承，性能极佳。可使用 QC5000或Metlogix M3软件控制影像边缘检测（VED）和多通道光纤或 LED照明系统，实现最大工作效率。 AV系列自动影像测量系统非常适合用于质量控制、检测和批量生 产。它们功能强大且使用灵活，用户能经济高效地实现最高效率的 检测。另外，AV系列测量系统的测量数据可有效归档或通过网络传 输给其他装置。 我们还有AV+系列多传感器测量系统，可实现最大行程为50" x 36" x  8"（1270 x 915 x 200mm）的影像测量。

特点

• CNC操控或通过控制杆和追踪球手动操控

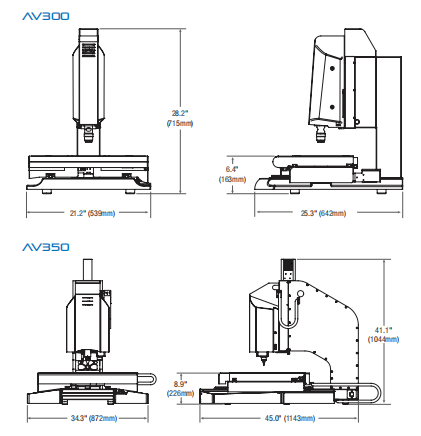

• AV300 12" x 6" x 5.5" (300mm x 150mm x 140mm)

• AV350 14" x 14" x 8" (350mm x 350mm x 200mm)

  • AV300型，X轴和Y轴精度E2 = 1.9 µm + 5L/ 1000，Z轴精度E1 = 2.5 µm + 5L/1000

• AV350型，X轴和Y轴精度E2 = 2.5 µm + 5L/ 1000，Z轴精度E1 = 2.5 µm + 5L/1000

• 分辨率为4µin（0.1µm）

• 放大影像显示在24"显示器上，1:1像素 设置：使用6.5:1变焦镜头时放大倍率为 37x到240x，使用12:1变焦镜头时放大倍 率为25x到240x

• 多通道光纤或LED照明

• AV300型采用铸铝底座，AV350型采用大 理石底座

• 130万像素彩色摄像头

镜头选项

• 6.5:1或12:1变焦镜头

• 可选配0.5x、1.5x和2.0x辅助镜头

选项

• 符合人体工程学设计的工作台（AV350型 为标配）

• 校验标准件

• 用于变焦镜头的0.5x、1.5x和2.0x辅助 镜头

• LED暗场四象限照明
