MVR系列手动影像测量系统非常适合用于单件测量或者小批量测 量。可配备专用6.5:1变焦镜头或快换卡口镜头镜架。快换卡口镜头 镜架能安装变焦镜头或远心镜头，以实现微米级分辨率和光学变形 低至0.001%的精密视场（FOV）测量。MVR系列测量系统适合测量最 大尺寸为2.00" x 1.50"的小型零件，或较大零件的部分特征，并可通 过工作台运动进行无缝集成，用于测量最大长度为8"（MVR200）或 12"（MVR300）的零件。操作界面为一台配有21.5"触摸屏的一体式 计算机，可在Windows® 7专业版环境下运行MetLogix M3 FOV软件。触 摸屏可显示零件的实时影像，以及几何工具和数字读数。零件的影 像可通过缩放调整大小，通过简单的点击屏幕上的特征即可获取测 量结果。 MVR系列测量系统的硬件包括用于实现最大稳定性的大理石基座、 用于实现工作台平滑精密运动的循环滚珠直线导轨，以及用于实现 变速控制的电动Z轴。

特点

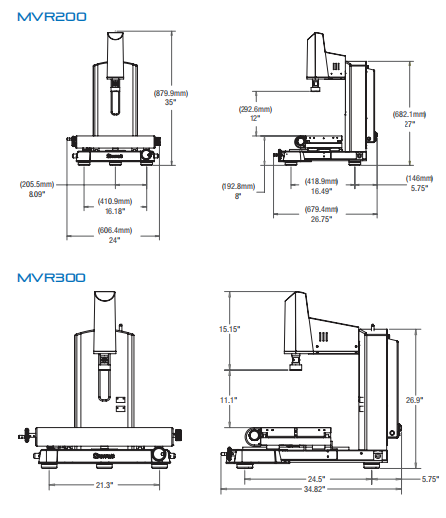

• MVR200型X-Y行程：8" x 4" (200 x 100 mm)

• MVR300型X-Y行程：12" x 8" (300 x 200 mm)

• Z轴行程：使用2.0x辅助镜头时为8 "  (200mm)

• 通过手轮进行X-Y手动定位

• 带变速控制功能的电动Z轴定位

• 可联网的Windows® 7专业版操作系统

• 带DXF/FOV功能包的MetLogix M3测量软件

• 影像边缘检测（VED）

• 集成工作台运动的视场（FOV）测量

• X轴和Y轴的Renishaw光栅尺精度为 0.00002"（0.5 µm）

• 精度：X轴和Y轴精度为2.5µm + 5L/1000， Z轴精度为2.5µm + 5L/1000

• 彩色数码摄像头

• LED平行底光照明

• LED环形光表面照明

• 大理石基座

选项

• 6.5:1专用变焦镜头

• 快换卡口镜架

• 四象限LED环形照明灯

• 可卡口安装的6.5:1变焦镜头

• 可卡口安装的0.30x、0.50x、0.80x、 1.0x、2.0x和4.0x远心镜头

• 用于变焦镜头的0.5x、1.5x和2.0x辅助镜头

• 校验标准件

• 用于变焦镜头的LED同轴表面照明

• 用于CAD图纸自动对比的DXF/FOV功能包

• 模块化系统工作台
