该刚性钢梁椭圆规设计精良,用于绘制、刻划和测量距离和圆圈。横梁顶面平直,因此 当椭圆规夹紧就位时,不会因针尖上的压力 而转动。椭圆规通过弹簧摩擦力装夹就位, 这可防止在拧松螺母进行设定时发生滑动。
一个椭圆规配有一个用于针尖的微调螺钉。 每个椭圆规都在顶部配有一个可自由转动的 滚花旋转手柄,能够在刻划圆圈时方便地转 动量具。3"(75mm)针尖可在弹簧夹盘内调 节长度,并可轻易地用钳脚或所列其它附件 更换。
带有3"(75mm)支架的球头可在直径 1-1/2"(38mm)的孔内工作。每个椭圆规都 配有一对3"(75mm)的卡钳针尖。
• 非常适合绘图员、工程师、金属加工工 人的绘图、划线和测量工作

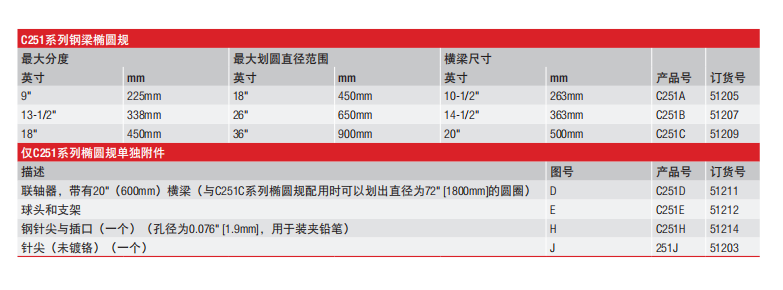

• 配有刚性钢梁,尺寸为10-1/2" (263mm)、 14-1/2" (360mm)或20" (500mm)
• 镀有明亮的铬镀层,可以延长使用寿命 并增强耐腐蚀性能
• 配有许多方便易用的附件,可扩展测量 范围,用途广泛
