457系列改进型制模工用直角尺是一款对工具和模具制造工非常有用的工具,尤其在测量 模型间隙方面。
模型工用它检查模型的角度和草图时也很方便。
此直角尺的尺梁上标有刻度,能以度为单位显示出尺片设置值。

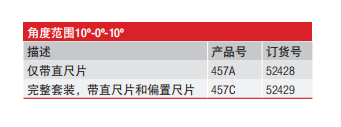

尺片在10º范围内可任意调 节,每一侧的0º和角度都由指针指示。
尺片一面上的刻度为1/32",另一面为1/64"。在其大约1-5/8"(41mm)的长度上,尺片宽度 为5/32"(4mm),一端被切去一边,宽度为3/32"(2.4mm)。
在不便于插入直尺片的地方可以使用偏置尺片。
它从直角尺伸出约1-1/2"(38mm)宽度, 约为1/8 "(3mm)。每条边的两面都有斜面,以提供良好的视线。
尺梁与尺片相邻地方有斜面,这样在孔、槽等内进行检查时就更加便于读数。
尺梁与尺片 都经过淬火和打磨处理。
