此工具的滑动尺片和制模工用直角尺能按一定的角度(最大约为10 º)调节,尺梁用于测量 模具中的间隙。
较大的滚花翼形螺丝可将尺片锁定在任意位置,而较小的 螺丝则可将尺片倾斜成一定的角度。
在要设置尺片的角度时,应先松开尺片紧固螺丝,然 后可通过转动小滚花螺丝到尺梁中而将尺片倾斜到所需的角度。
拧紧紧固螺丝可将尺片固 定就位。尺头和尺片经过淬火和打磨处理。

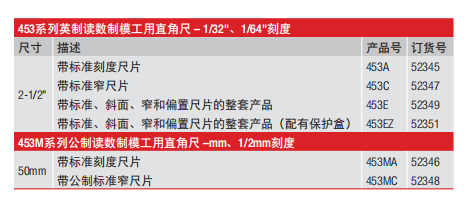

英制读数尺片的一面标有刻度,上边的刻度为1/32",下边的刻度为1/64",公制读数尺片的 刻度为mm和1/2mm。
斜面尺片约2-1/2"(63mm)长×1/2"(12.5mm)宽,一端成30º斜面,另一端成45 斜面。
标有刻度的窄尺片一面的刻度为1/32",另一面为1/64"。在其大约1-5/8"(41mm)的长度 上,尺片宽度为5/32"(4mm),一端被切去一边,宽度为3/32"(2.4mm)。
在不便于使用直尺片的地方可以使用偏置尺片。
它从直角尺伸出约1-1/2"(38mm),宽度 为1/8"(3mm)。
每条边的两面都有斜面,以提供良好的视线。
